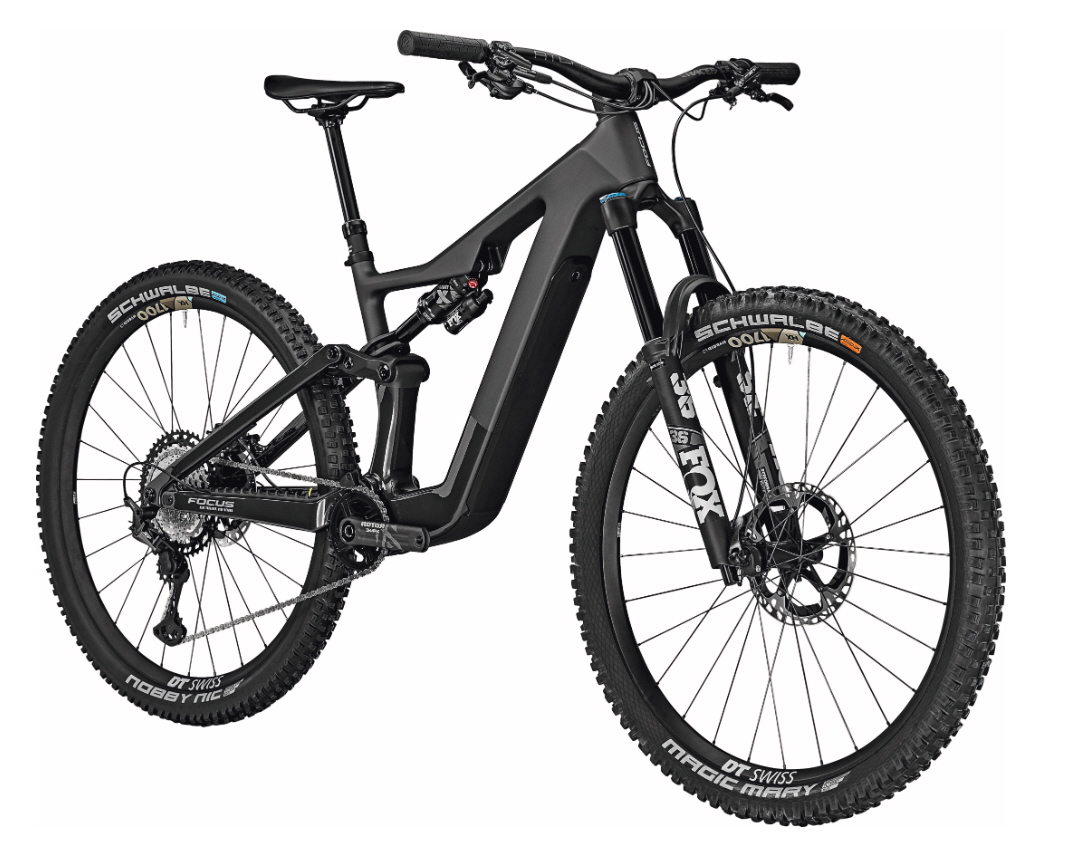

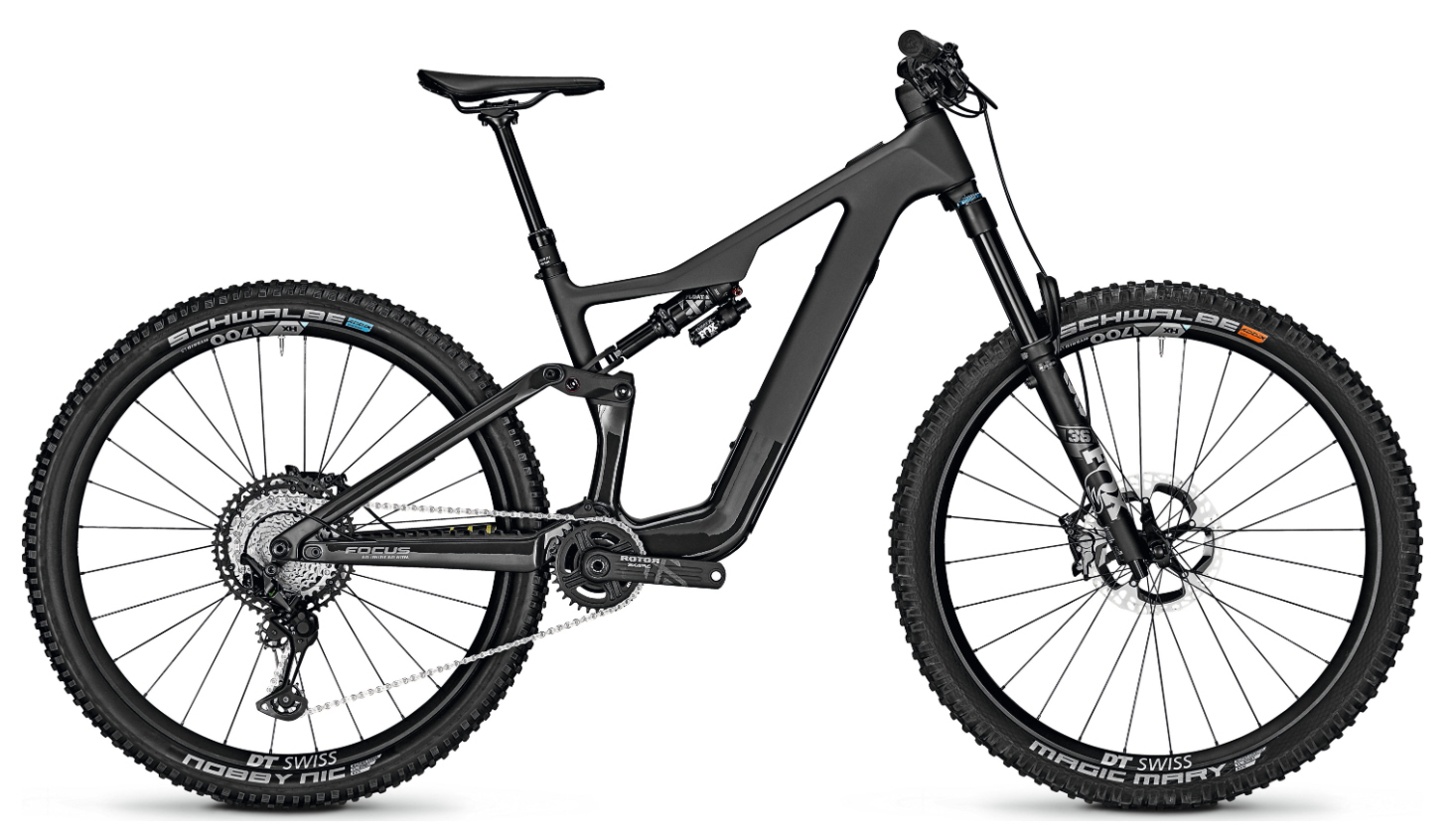

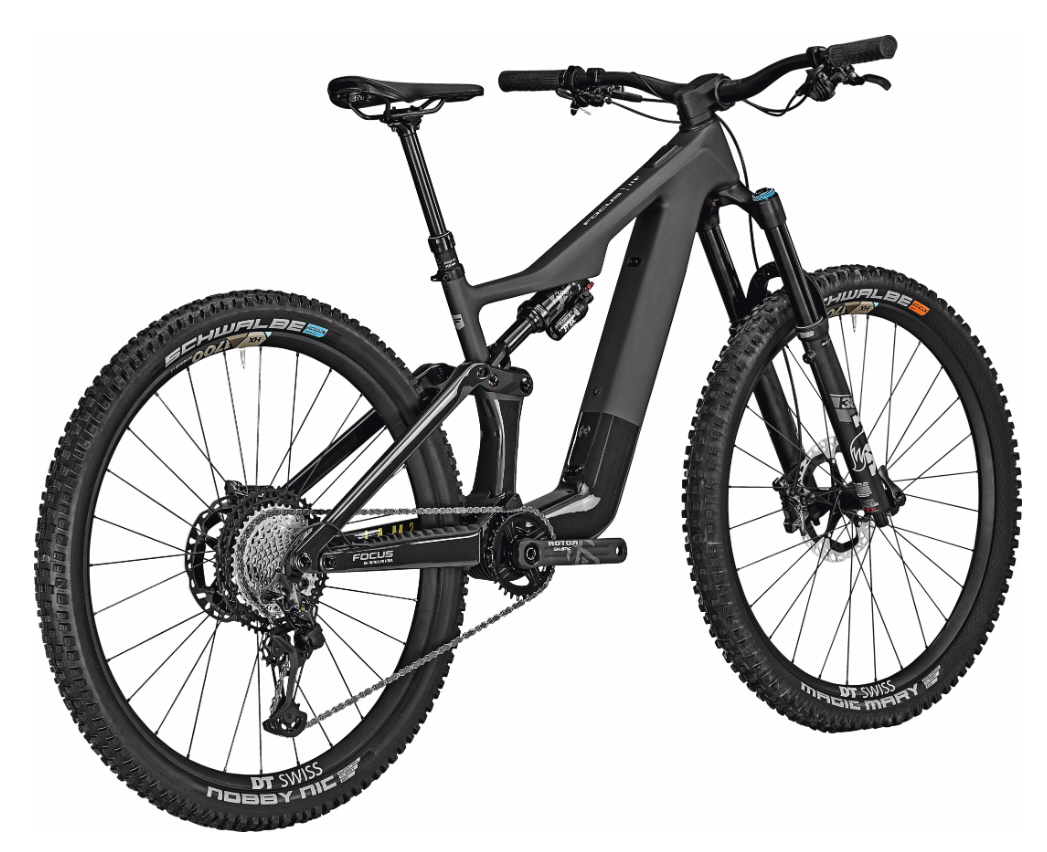

Focus Jam² SL 9.9 FAZUA Ride 60 430Wh
-
Momenteel niet beschikbaar
-
Snelle levering!
-
Gemakkelijke financiering met easyCredit aankoop op afbetaling
-
Kopen op rekening
-
Betaal pas na 30 dagen meer informatie
SUPERLICHTE E-MTB DANKZIJ HET LICHTGEWICHT MAX CARBON FRAME EN DE FAZUA RIDE 60 E-DRIVE MET 60 NM EN 430 WH BATTERIJ
160 MM VEERWEG FOX 36 PERFORMANCE ELITE VOORVORK EN 150 MM FOX FLOAT X SCHOKDEMPER MET F.O.L.D. KINEMATICA
UITERST NAUWKEURIG EN SUPERBETROUWBAAR: SHIMANO XT 1X12 AANDRIJVING EN XT 4-ZUIGERREMMEN, VOLLEDIG GEÏNTEGREERDE C.I.S.-KABELGELEIDING EN DT SWISS HX1700 LS WIELEN
Wendbaar EN LICHT ALS EEN PURE FIETS
Met maximale veerprestaties, piggy-back schokdemper en superbetrouwbare remmen is de JAM² SL 9.9 helemaal klaar om trails te versnipperen. Dankzij de gedeeltelijke integratie van de schokdemper heeft de JAM² SL 9.9 een lage standoverhoogte die je veel manoeuvreerruimte geeft. Alle verstelelementen van de schokdemper zijn ondanks de integratie gemakkelijk te bereiken. Omdat de motor en accu van onze JAM² SL 9.9 volledig zijn geïntegreerd in de onderbuis, rijdt deze E-MTB niet alleen als een pure fiets, hij ziet er ook zo uit. De MAX Carbon layup maakt dit full carbon frame superlicht zonder in te leveren op stijfheid.
VOLLEDIGE ONDERSTEUNING VAN EEN E-BIKE
Het FAZUA Ride 60 aandrijfsysteem biedt je een natuurlijke rijervaring en geeft je toch volledige ondersteuning. De compacte en lichte, maar krachtige aandrijving heeft een koppel van 60 Nm en een maximaal vermogen van 450 W. Dankzij de boostfunctie kun je zelfs de steilste beklimmingen aan. Dankzij de hoge efficiëntie van het FAZUA systeem en een 430 Wh accu, zal je rit niet stoppen voordat je je eigen persoonlijke rider's high hebt bereikt. Als je nog meer energie nodig hebt, biedt een range extender nog eens 210 Wh. De aandrijving heeft al drie verschillende rijmodi. Je kunt de motorondersteuning ook aanpassen aan jouw rijvoorkeuren via de FAZUA app. Hiermee kun je het maximale vermogen (Max Power), de ondersteuningsverhouding (Support Relation) en het reactievermogen en de acceleratie (Ramp-up) instellen op basis van je persoonlijke behoeften.
AANPASBARE GEOMETRIE EN AANPASBARE KINEMATIEK
De geometrie van de JAM² SL 9.9 kan op twee punten worden aangepast: Stuurhoek en achtervorklengte. De steilere balhoofdhoek van 65,5° leidt tot een wendbaarder rijgedrag van de fiets, terwijl de slappere stand van 64,5° zorgt voor een meer downhill-georiënteerde instelling. Door de achtervorken aan te passen van 440 naar 447 mm via de FLIP CHIPs verander je de hele set-up van je fiets. Als je de FLIP CHIPs op een lange stand zet, rijdt de JAM² SL 9.9 stabieler en worden steile beklimmingen gemakkelijker, terwijl de korte stand resulteert in een wendbaardere geometrie. Voor de JAM² SL 9.9 hebben we ons F.O.L.D. (FOCUS Optimised Linkage Design) aangepast en het aantal onderdelen van de hefinrichting verminderd, waardoor het gewicht aanzienlijk is afgenomen. De nieuwe kinematica vermindert de invloed van de remmen nog verder en geeft je maximale controle over je fiets in elke situatie.
Deze fiets wordt (bijna) volledig afgemonteerd geleverd. Je hoeft alleen het stuur recht te zetten en de pedalen te bevestigen.
| Frame | MAX Carbon-technologie, 150 mm F.O.L.D. GEN3 kinematica, 148x12 steekas, interne kabelgeleiding, zadelpenbevestiging 180 mm |
| Vorm frame | Mountainbike |
| Materiaal | Carbon |
| Geslacht | Unisex |
| Gewicht | ca. 19,2 kg |
| toegestaan totaalgewicht | 135 kg |
| Vork | FOX 36 Float Performance Elite 29, Grip 2, 110 x 15 mm, 44 mm speling |
| Demper | FOX Float X Performance, 210/55 mm, beslag: 25,0 x 8,0, geen bus |
| Verplaatsingsgroep fabrikant | Shimano |
| Achterderailleur | Shimano Deore XT M8100, 12 versnellingen |
| Aantal versnellingen | 1 x 12 |
| Type circuit | Kettenschaltung |
| Zwengel | Rotor eKAPIC |
| Cassette | Shimano Deore XT M8100, 12 versnellingen |
| Type aandrijving | Kettenantrieb |
| Vrijloop/achtbaan | Freilauf |
| Pedalen meegeleverd | nein |
| Waaiers | DT Swiss HX1700 LS, 30-622, 110x15 mm / 12x148 mm |
| Wielmaat | 29 Zoll |
| Banden | voor: Schwalbe Magic Mary, 2.4 Super Ground Soft, 62-622, achter: Schwalbe Nobby Nic 2.4 SuperTrail SpeedGrip |
| Fabrikant motor | Fazua |
| Motor | Fazua Rit 60 |
| maximumkoppel | 60 Nm |
| Bereik | tot 120 km |
| Ondersteuning voor | tot 25 km/u |
| Batterij | FAZUA Ride 60 Energie 430 Wh |
| Weergave | Fazua LED Hub + Ringbediening |
| Remmen | Shimano XT M8120, 4 zuigers |
| Stuur | RaceFace Atlas 35, aluminium, 820 mm, stijging: 35 mm, backsweep: 8° |
| Zadelpen | Post Moderne druppelstandaard PM-MT171, 31,6 mm |
| Zadel | fi'zi:k Taiga |
| Stam | FOCUS C.I.S. geïntegreerd, 50 mm, 0°, 35 mm, aluminium |
| Accessoires/Diversen | Oplader meegeleverd |
Inloggen
WELKOM BIJ DE FOCUS-FAMILIE!
Bij FOCUS fietsen we het liefst samen. We geloven dat het het leven een beetje beter maakt.
Zodat je meteen aan de slag kunt, hebben we in dit boekje belangrijke veiligheidsinformatie voor je verzameld. In combinatie met de gebruiksaanwijzing, die je digitaal kunt bekijken, heb je alle informatie die je nodig hebt om een fijne tijd op je fiets te hebben.
SAMEN RIJDEN. RIDE BEYOND.
Uw FOCUS Team
De hier vermelde veiligheidsinformatie verwijst naar de handleiding. In de handleiding vind je meer gedetailleerde informatie over je nieuwe e-bike, de bediening, montage, verzorging en onderhoud.
Je kunt de digitale handleiding openen door het internetadres in te voeren in je browser (bijvoorbeeld Google Chrome) of door de betreffende QR-code te scannen met de camera-app op je smartphone.
Als je de gebruiksaanwijzing liever op papier leest, sturen we je gratis een gedrukt exemplaar. Neem contact op met onze Klantenservice:
Per e-mail: info@focus-bikes.com
Per telefoon: +49 (0) 711 2484880
Per post:
FOCUS Bikes GmbH
Rotenwaldstraße 158
70197 Stuttgart, Duitsland
De originele E-bike gebruiksaanwijzing met informatie over de motor, display, besturingseenheid, accu en oplader is te vinden op:
Voor Fazua motoren:https://fazua.com/de/support/help-center/knowledge-base/fazua-app/
Voor Bosch motoren:https://help.bosch-ebike.com/de/help-center#wss-manuals
De originele algemene handleiding met informatie over alle andere onderdelen is te vinden op:
https://www.focus-bikes.com/de_de/manuals/bike/focus_general_manual_660924700.pdf
BELANGRIJKE VEILIGHEIDSINFORMATIE VOOR UW E-BIKE
Het lezen van de veiligheidsinformatie ontslaat u niet van de verplichting om de gebruiksaanwijzing te lezen en op te volgen! Het niet in acht nemen van de gebruiksaanwijzing kan leiden tot gevaarlijke rijsituaties, valpartijen, ongelukken en materiële schade.
Neem naast de informatie in onze handleiding ook de specificaties van de onderdelenfabrikanten in acht >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 5 Onderdeleninstructies.
I. Uw dealer
Gebruik de E-Bike pas nadat uw dealer deze heeft afgesteld op uw wensen en alle schroeven heeft aangedraaid zoals aangegeven. Laat u zien hoe u de E-Bike bedient.
Neem contact op met uw dealer als u de in de handleiding beschreven werkzaamheden aan uw E-Bike niet zelf kunt uitvoeren, als u zich onzeker voelt of als u niet over het juiste gereedschap beschikt.
Op onze website www.focus-bikes.com/store-locator/ vindt u alle dealers in uw regio.
II Onze klantenservice
Neem contact op met onze Customer Care als je vragen hebt over je E-Bike en de gebruiksaanwijzing en je dealer je niet kan helpen.
III Voor de eerste rit
Gebruik de E-Bike alleen als u zeker weet dat deze goed werkt, alle onderdelen volledig functioneel zijn en alle schroeven met het juiste aanhaalmoment zijn aangedraaid.
Maak uzelf vertrouwd met de markeringen op uw e-bike. Verwijder de barcodesticker en het typeplaatje niet. Deze bevatten belangrijke informatie over uw e-bike >> zie originele algemene gebruiksaanwijzing Hoofdstuk 10.4 Barcodesticker en Hoofdstuk 10.5 Typeplaatje.
Gebruik de E-Bike alleen volgens onze instructies. Anders kunnen onderdelen defect raken en kunt u ernstig letsel oplopen.
Houd u aan de beperkingen van de opgegeven gebruiksklasse. U kunt zien voor welke gebruiksklasse uw E-Bike is goedgekeurd door te kijken naar de afbeelding op het frame van de E-Bike >> zie originele algemene gebruiksaanwijzing hoofdstuk 10.7 Beoogd gebruik.
Overschrijd het toegestane totaalgewicht niet (totaalgewicht=gewicht E-Bike + gewicht berijder + belading + aanhanger) >> zie oorspronkelijke gebruiksaanwijzing Algemeen Hoofdstuk 12 Toegestaan totaalgewicht.
Neem onze specificaties voor personen- en ladingstransport in acht >> zie originele Algemene Gebruikershandleiding Hoofdstuk 31. Bagage.
Overschrijd het draagvermogen van de voorwiel- en achterwielbagagedragers niet. Het maximale laadvermogen staat op de bagagedragers gegraveerd >> zie de originele Algemene Gebruikershandleiding, hoofdstuk 30. Bagagedrager.
Het is niet toegestaan kinderzitjes te monteren op bagagedragers van elektrische fietsen met een draagvermogen van minder dan 27 kg. Het gebruik van kinderzitjes met het MIK HD-systeem kan worden toegestaan op onze MIK HD-bagagedragers. Als je hierover vragen hebt, neem dan contact op met je vakhandelaar of de fabrikant van het kinderzitje.
Breng geen wijzigingen aan in het aandrijfsysteem van de E-bike. Als de uitschakelsnelheid hoger is dan 25 km/h en/of de snelheid van de duwhulp hoger is dan 6 km/h, is uw E-bike vergunning- en verzekeringsplichtig >> zie originele algemene gebruiksaanwijzing Hoofdstuk 7 Wettelijke eisen voor deelname aan het wegverkeer.
Overschrijd de gebruiksduur van de onderdelen niet.
Neem de wettelijke voorschriften in acht die in het betreffende land gelden voor het gebruik van de E-bike op de openbare weg en rust uw E-bike uit volgens de wettelijke voorschriften van het land waarin u van plan bent te gaan rijden >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 7 Wettelijke eisen voor deelname aan het wegverkeer.
Houd u aan de eisen van de wetgever, de transportbedrijven en de gebruiksaanwijzing voor het transport van E-bikes. Verwijder de accu voordat u de E-bike vervoert >> zie originele algemene gebruiksaanwijzing Hoofdstuk 32 Fiets vervoeren.
Maak jezelf vertrouwd met de werking van snelspanners en steekassen. Snelspanners en steekassen moeten correct worden gesloten. Als je het niet zeker weet, vraag dan je dealer om je te laten zien hoe je ze moet gebruiken >> zie originele Algemene Gebruikershandleiding Hoofdstuk 27 Wielen en Hoofdstuk 17.1.2 Montage met snelspanners.
De zadelpen moet minimaal 10 cm diep in de zitbuis steken. De minimale insteekdiepte van 10 cm geldt ook als er een lagere minimale insteekdiepte wordt aangegeven in de handleiding van de onderdelen of op de zadelpen zelf. Als een diepere minimale insteekdiepte wordt aangegeven (bijvoorbeeld 12 cm), moet deze in acht worden genomen.
Maak jezelf eerst vertrouwd met het rij- en remgedrag en de elektrische ondersteuningsstanden en de duwondersteuning (indien beschikbaar), vooral bij verschillende belastingen, onder natte omstandigheden en op losse ondergrond >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 14 Voor de eerste rit en >> originele gebruiksaanwijzing E-bike Hoofdstuk Aandrijfeenheid - bediening en Hoofdstuk Weergave - Duwondersteuning.
Als je een E-bike met schijfremmen hebt gekocht, zorg er dan voor dat de remmen zijn aangetrokken voor de eerste lange rit. Remmen dient om optimale remprestaties te bereiken en onaangename geluiden te minimaliseren.
IV. Voor elke rit >> zie originele handleiding Algemeen Hoofdstuk 15 Voor elke rit.
Controleer vóór elke rit in het bijzonder:
Frame, vork, stuur/stangeenheid, zadelpen, zadel en aandrijfeenheid op eventuele beschadigingen.
Controleer of de remmen, stuurinrichting, aandrijfeenheid en verlichting goed werken.
De goede passing van stuur, stuurpen, zadelpen, zadel, wielen, spatborden, snelspanners en pedalen, evenals
de bandenspanning. De bandenspanning mag niet te hoog en niet te laag zijn.
Laat de E-bike in geval van schade (bijv. verbogen onderdelen, scheuren, krassen en kleurveranderingen op plaatsen met een hoge belasting) en storingen repareren door uw dealer en vervang defecte onderdelen voordat u de fiets weer gebruikt.
V. Na de rit
Pas op dat u zich niet verbrandt bij het aanraken van verwarmde onderdelen (bijv. remschijven, aandrijfeenheid, koplampen).
VI Opladen en gebruik van de accu >> zie originele gebruiksaanwijzing E-bike, hoofdstuk Accu
Gebruik alleen onbeschadigde en ongewijzigde accu's en laders.
Neem de specificaties voor het opladen en gebruiken van de accu in acht, in het bijzonder met betrekking tot de omgevingstemperatuur en de locatie van het oplaadproces.
VII Schoonmaken >> zie originele handleiding Algemeen Hoofdstuk 34 De fiets en zijn onderdelen schoonmaken
Reinig de E-Bike en zijn onderdelen niet met een hogedrukreiniger.
VIII. Montage- en afstelwerkzaamheden
Schakel de E-Bike uit en verwijder de accu van de E-Bike tijdens montage- en afstelwerkzaamheden.
Houd de aangegeven aanhaalmomenten (Nm) op de onderdelen en in de handleiding aan. Gebruik een momentsleutel >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 13 Aandraaimomenten voor schroefverbindingen.
Klem het zadel nooit in de bochten van het zadelframe, maar altijd in het rechte gedeelte. Beweeg het zadel alleen binnen het rechte gedeelte en binnen de markering. Draai de klembouten recht en volledig in de moeren >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 18 De zadelpositie en -neiging aanpassen.
Neem contact op met uw vakhandelaar om de ophangingselementen aan te passen.
Open de elektronische componenten niet.
Gebruik alleen originele reserveonderdelen bij het vervangen van onderdelen en slijtageonderdelen. Naast originele reserveonderdelen mogen ook uitdrukkelijk door ons goedgekeurde compatibele onderdelen worden gebruikt. Je vakhandelaar kan je helpen als je vragen hebt.
IX. Onderhoudsintervallen >> zie originele handleiding Algemeen 39. onderhoudsintervallen
Laat de E-Bike regelmatig controleren en onderhouden door een gespecialiseerde dealer volgens onze specificaties om gevaren (bijvoorbeeld door slijtage) te voorkomen.
Het eerste onderhoudsinterval moet uiterlijk na 100 kilometer of na zes weken vanaf de aankoopdatum plaatsvinden. Het volgende onderhoud moet dan elke 1000 kilometer of jaarlijks worden uitgevoerd.
Vervang de zadelpen na 14000 kilometer (onderhoudsinterval 8), tenzij de fabrikant van de zadelpen in zijn instructies een ander interval aangeeft. De onderdelen moeten worden vervangen, ongeacht het materiaal en of er aan de buitenkant een defect, scheurtjes of beschadiging te zien is. Als de zadelpen niet tijdig wordt vervangen, kan deze breken waardoor je zwaar ten val komt.
Als je van je dealer geen onderhoudsboekje hebt gekregen, kun je er een downloaden van onze website en zelf uitprinten: www.focus-bikes.com/manuals/service-booklet/sb-deutsch.pdf
