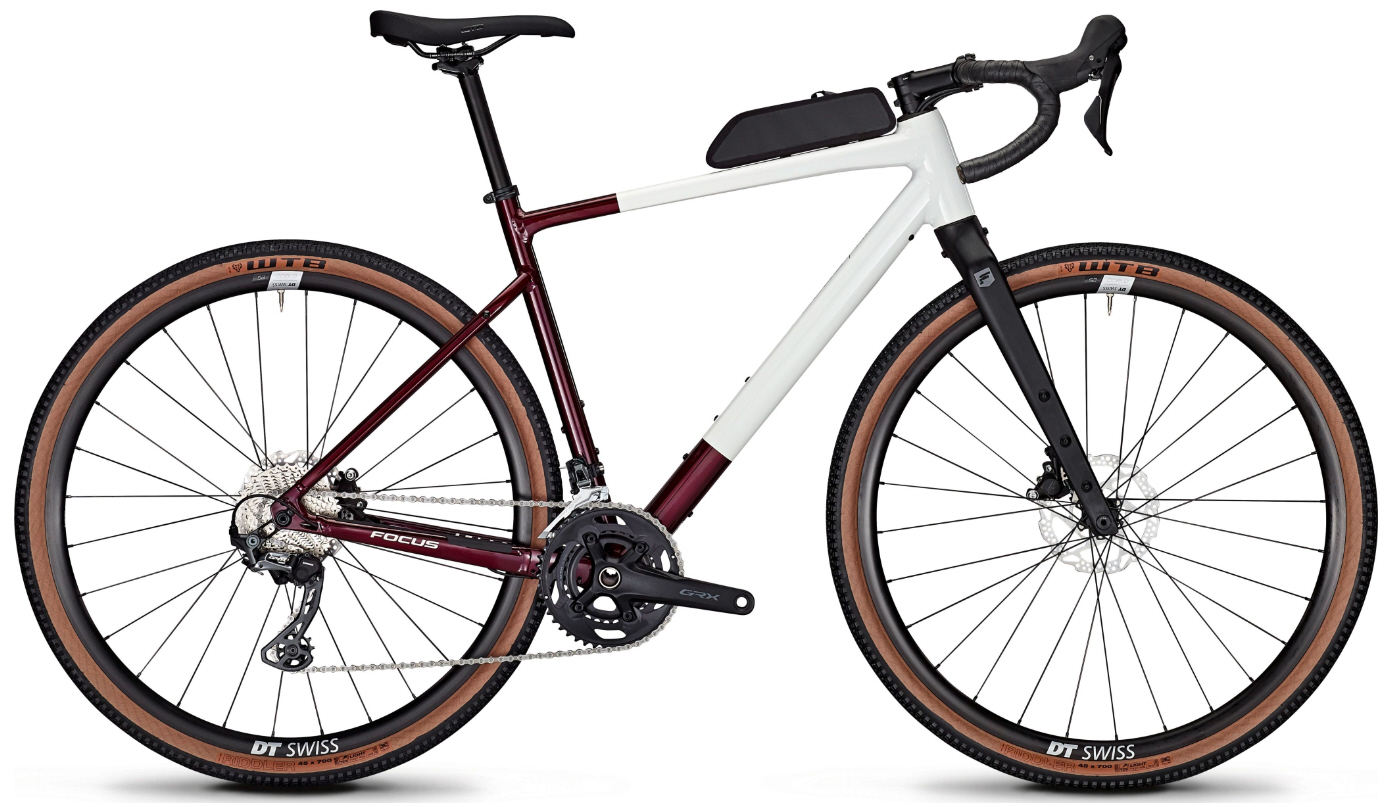

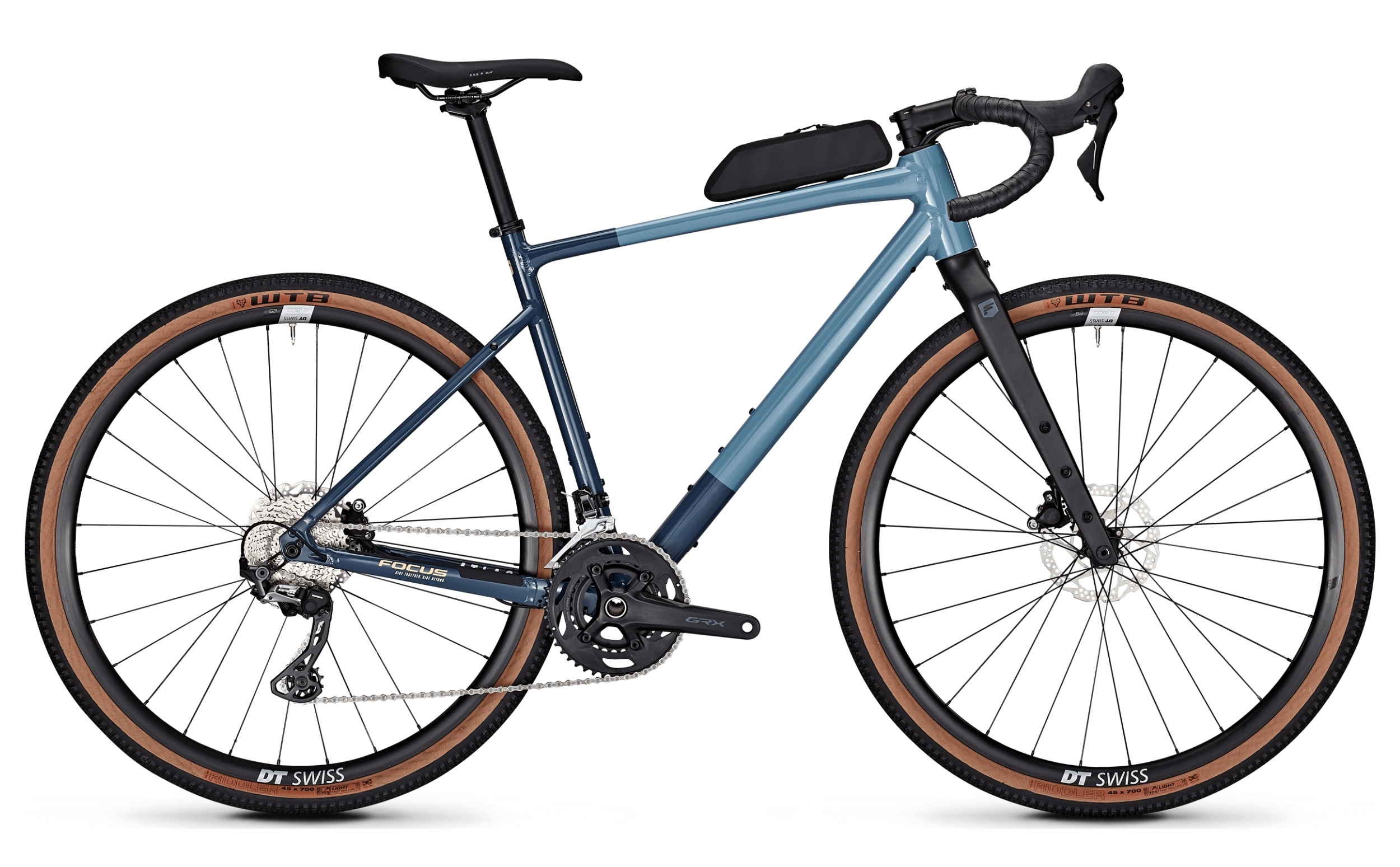

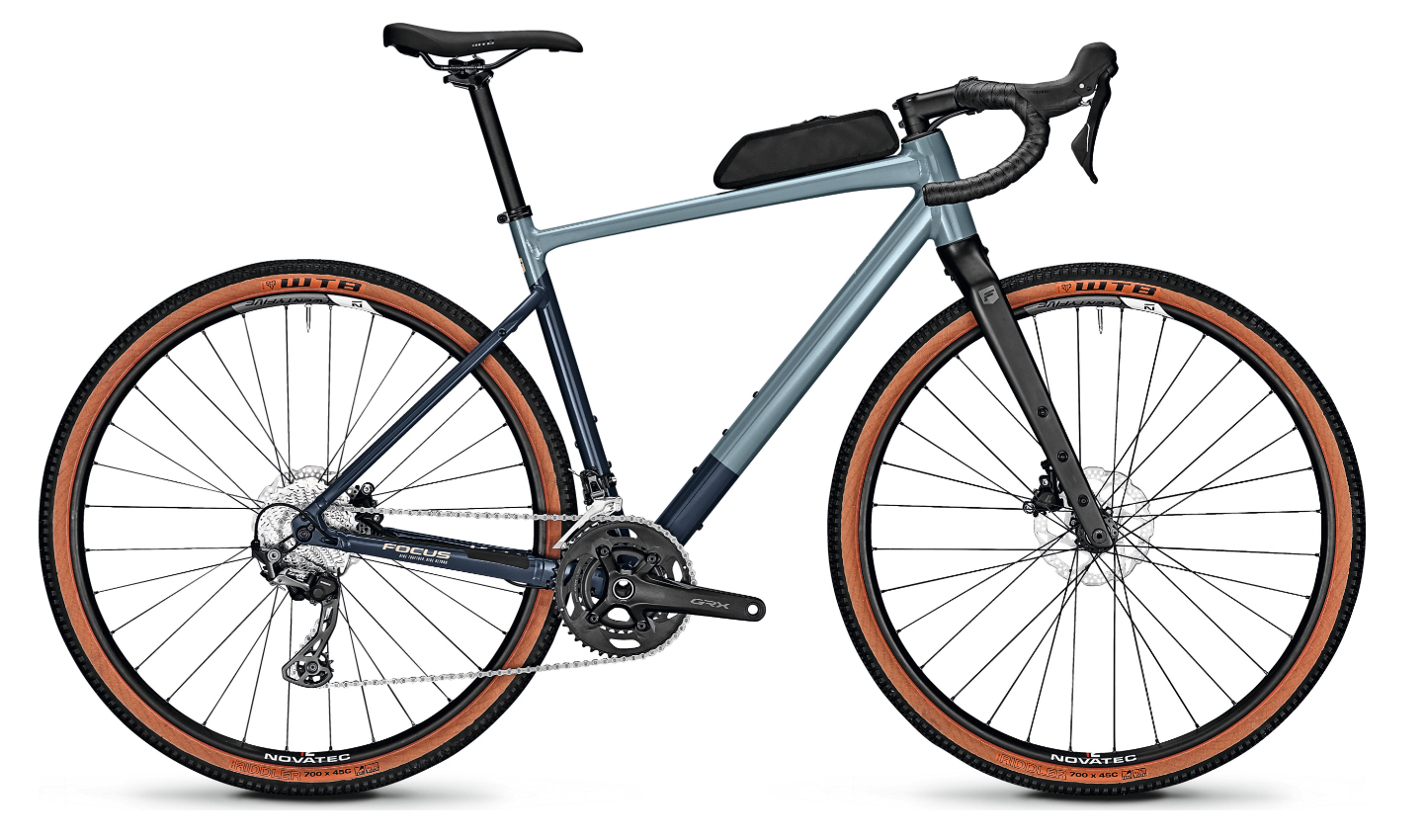

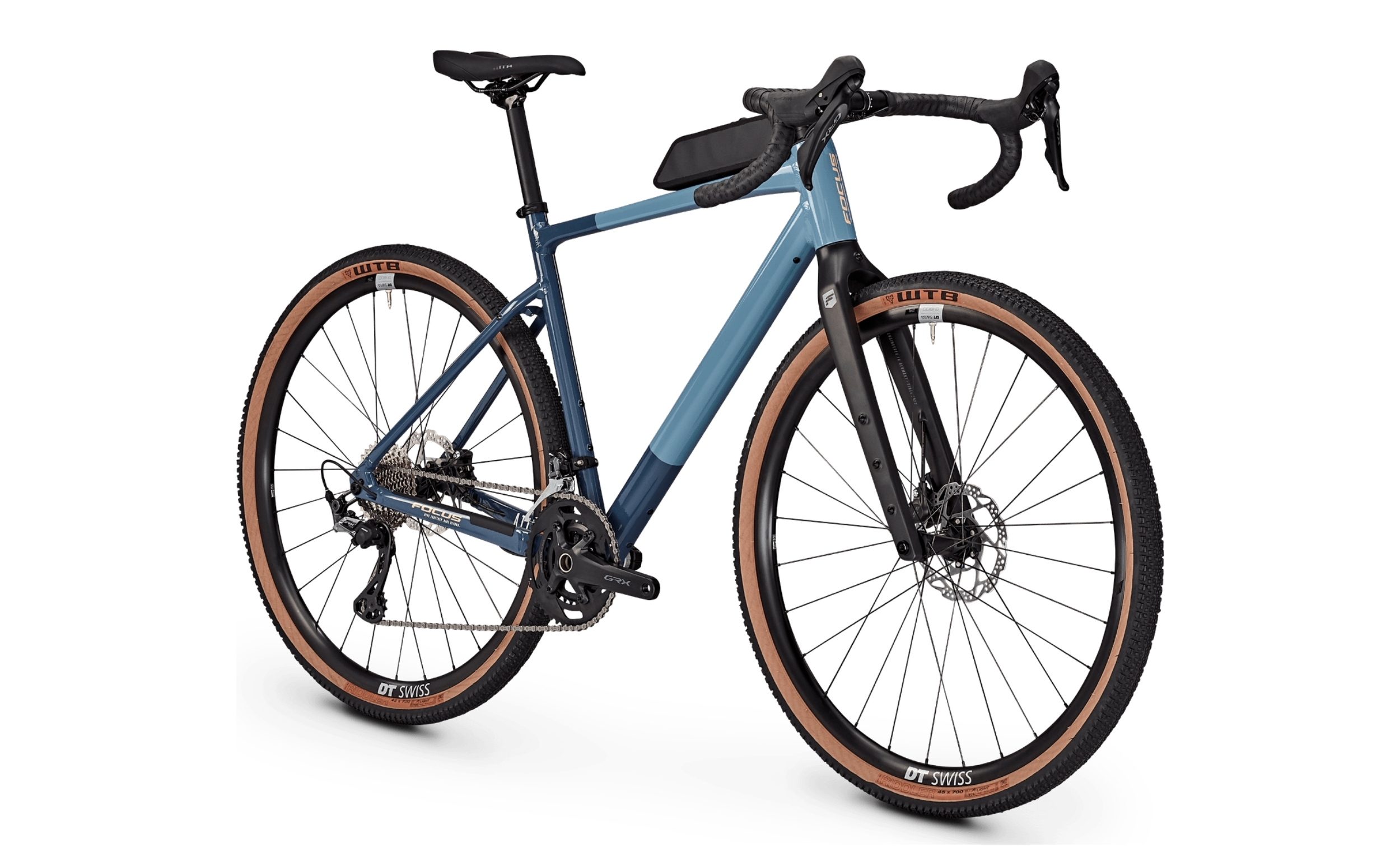

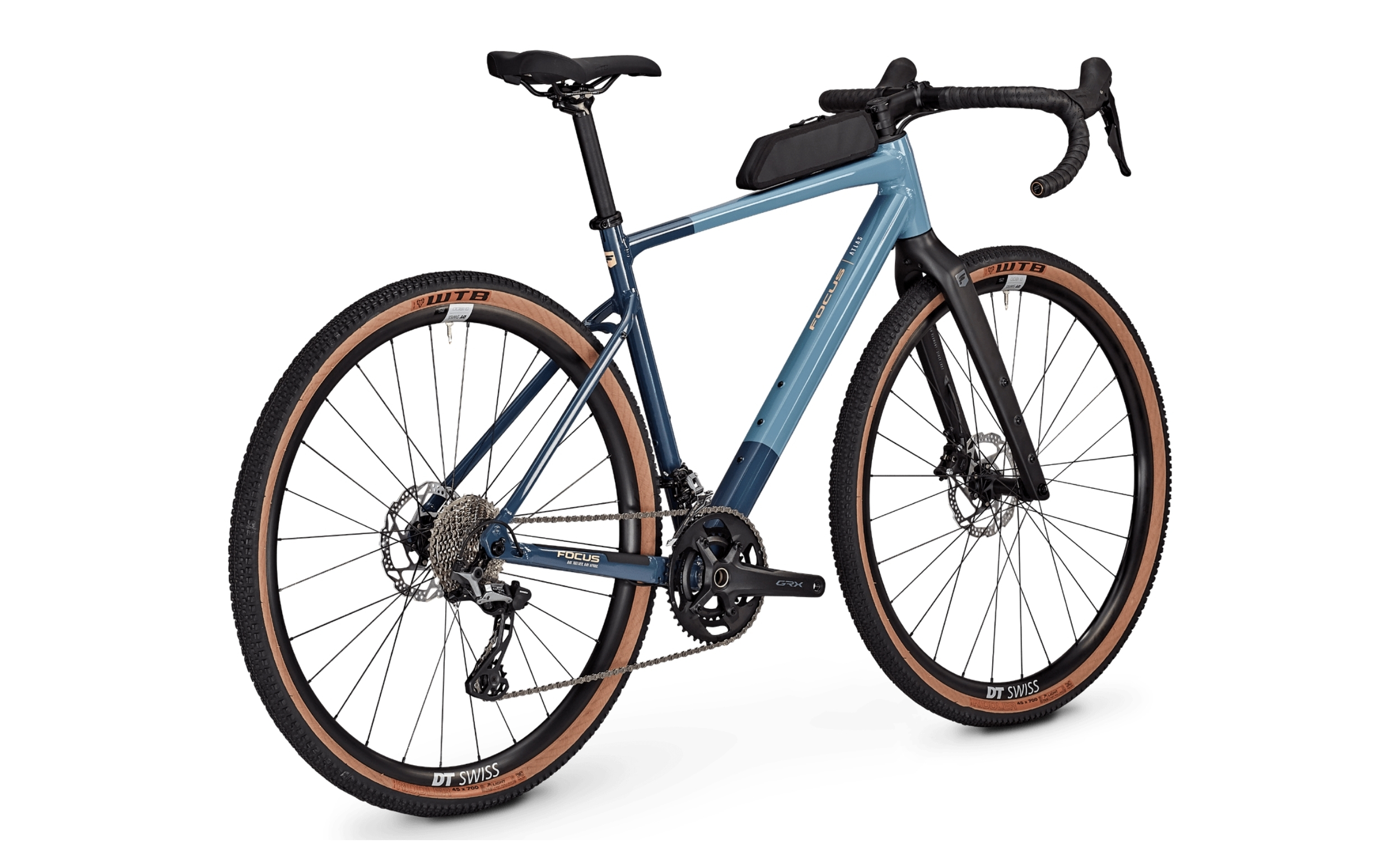

Focus Atlas 6.8 GRAVEL

WELKOM BIJ DE FOCUS-FAMILIE!

Bij FOCUS fietsen we het liefst samen. We geloven dat het het leven een beetje beter maakt.

Zodat je meteen aan de slag kunt, hebben we in dit boekje belangrijke veiligheidsinformatie voor je verzameld. In combinatie met de gebruiksaanwijzing, die je digitaal kunt bekijken, heb je alle informatie die je nodig hebt om een fijne tijd op je fiets te hebben.

SAMEN RIJDEN. RIDE BEYOND.

Uw FOCUS Team

De hier vermelde veiligheidsinformatie verwijst naar de handleiding. In de handleiding vind je meer gedetailleerde informatie over je nieuwe e-bike, de bediening, montage, verzorging en onderhoud.

Je kunt de digitale handleiding openen door het internetadres in te voeren in je browser (bijvoorbeeld Google Chrome) of door de betreffende QR-code te scannen met de camera-app op je smartphone.

Als je de gebruiksaanwijzing liever op papier leest, sturen we je gratis een gedrukt exemplaar. Neem contact op met onze Klantenservice:

Per e-mail: info@focus-bikes.com
Per telefoon: +49 (0) 711 2484880
Per post:
FOCUS Bikes GmbH
Rotenwaldstraße 158
70197 Stuttgart, Duitsland

De originele E-bike gebruiksaanwijzing met informatie over de motor, display, besturingseenheid, accu en oplader kun je vinden op:

Voor Fazua motoren:https://fazua.com/de/support/help-center/knowledge-base/fazua-app/

Voor Bosch motoren:https://help.bosch-ebike.com/de/help-center#wss-manuals

De originele algemene handleiding met informatie over alle andere onderdelen is te vinden op:
https://www.focus-bikes.com/de_de/manuals/bike/focus_general_manual_660924700.pdf

BELANGRIJKE VEILIGHEIDSINFORMATIE VOOR UW E-BIKE

Het lezen van de veiligheidsinformatie ontslaat u niet van de verplichting om de gebruiksaanwijzing te lezen en op te volgen! Het niet in acht nemen van de gebruiksaanwijzing kan leiden tot gevaarlijke rijsituaties, valpartijen, ongelukken en materiële schade.

Neem naast de informatie in onze handleiding ook de specificaties van de onderdelenfabrikanten in acht >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 5 Onderdeleninstructies.

I. Uw dealer

Gebruik de E-Bike pas nadat uw dealer deze heeft afgesteld op uw wensen en alle schroeven heeft aangedraaid zoals aangegeven. Laat u zien hoe u de E-Bike bedient.

Neem contact op met uw dealer als u de in de handleiding beschreven werkzaamheden aan uw E-Bike niet zelf kunt uitvoeren, als u zich onzeker voelt of als u niet over het juiste gereedschap beschikt.

Op onze website www.focus-bikes.com/store-locator/ vindt u alle dealers in uw regio.

II Onze klantenservice

Neem contact op met onze Customer Care als je vragen hebt over je E-Bike en de gebruiksaanwijzing en je dealer je niet kan helpen.

III Voor de eerste rit

Gebruik de E-Bike alleen als u zeker weet dat deze goed werkt, alle onderdelen volledig functioneel zijn en alle schroeven met het juiste aanhaalmoment zijn aangedraaid.

Maak uzelf vertrouwd met de markeringen op uw e-bike. Verwijder de barcodesticker en het typeplaatje niet. Deze bevatten belangrijke informatie over uw e-bike >> zie originele algemene gebruiksaanwijzing Hoofdstuk 10.4 Barcodesticker en Hoofdstuk 10.5 Typeplaatje.

Gebruik de E-Bike alleen volgens onze instructies. Anders kunnen onderdelen defect raken en kunt u ernstig letsel oplopen.

Houd u aan de beperkingen van de opgegeven gebruiksklasse. U kunt zien voor welke gebruiksklasse uw E-Bike is goedgekeurd door te kijken naar de afbeelding op het frame van de E-Bike >> zie originele algemene gebruiksaanwijzing hoofdstuk 10.7 Beoogd gebruik.

Overschrijd het toegestane totaalgewicht niet (totaalgewicht=gewicht E-Bike + gewicht berijder + belading + aanhanger) >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 12 Toegestaan totaalgewicht.

Neem onze specificaties voor personen- en ladingstransport in acht >> zie originele Algemene Gebruikershandleiding Hoofdstuk 31. Bagage.

Overschrijd het draagvermogen van de voorwiel- en achterwielbagagedragers niet. Het maximale laadvermogen staat op de bagagedragers gegraveerd >> zie de originele Algemene Gebruikershandleiding, hoofdstuk 30. Bagagedrager.

Het is niet toegestaan kinderzitjes te monteren op bagagedragers van elektrische fietsen met een draagvermogen van minder dan 27 kg. Het gebruik van kinderzitjes met het MIK HD-systeem kan worden toegestaan op onze MIK HD-bagagedragers. Als je hierover vragen hebt, neem dan contact op met je vakhandelaar of de fabrikant van het kinderzitje.

Breng geen wijzigingen aan in het aandrijfsysteem van de E-bike. Als de uitschakelsnelheid hoger is dan 25 km/h en/of de snelheid van de duwhulp hoger is dan 6 km/h, is uw E-bike vergunning- en verzekeringsplichtig >> zie originele algemene gebruiksaanwijzing Hoofdstuk 7 Wettelijke eisen voor deelname aan het wegverkeer.

Overschrijd de gebruiksduur van de onderdelen niet.

Neem de wettelijke voorschriften in acht die in het betreffende land gelden voor het gebruik van de E-bike op de openbare weg en rust uw E-bike uit volgens de wettelijke voorschriften van het land waarin u van plan bent te gaan rijden >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 7 Wettelijke eisen voor deelname aan het wegverkeer.

Houd u aan de eisen van de wetgever, de transportbedrijven en de gebruiksaanwijzing voor het transport van E-bikes. Verwijder de accu voordat u de E-bike vervoert >> zie originele algemene gebruiksaanwijzing Hoofdstuk 32 Fiets vervoeren.

Maak jezelf vertrouwd met de werking van snelspanners en steekassen. Snelspanners en steekassen moeten correct worden gesloten. Als je het niet zeker weet, vraag dan je dealer om je te laten zien hoe je ze moet gebruiken >> zie originele Algemene Gebruikershandleiding Hoofdstuk 27 Wielen en Hoofdstuk 17.1.2 Montage met snelspanners.

De zadelpen moet minimaal 10 cm diep in de zitbuis steken. De minimale insteekdiepte van 10 cm geldt ook als er een lagere minimale insteekdiepte wordt aangegeven in de handleiding van de onderdelen of op de zadelpen zelf. Als een diepere minimale insteekdiepte wordt aangegeven (bijvoorbeeld 12 cm), moet deze in acht worden genomen.

Maak jezelf eerst vertrouwd met het rij- en remgedrag en de elektrische ondersteuningsstanden en de duwondersteuning (indien beschikbaar), vooral bij verschillende belastingen, onder natte omstandigheden en op losse ondergrond >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 14 Voor de eerste rit en >> originele gebruiksaanwijzing E-bike Hoofdstuk Aandrijfeenheid - bediening en Hoofdstuk Weergave - Duwondersteuning.

Als je een E-bike met schijfremmen hebt gekocht, zorg er dan voor dat de remmen zijn aangetrokken voor de eerste lange rit. Remmen dient om optimale remprestaties te bereiken en onaangename geluiden te minimaliseren.

IV. Voor elke rit >> zie originele handleiding Algemeen Hoofdstuk 15 Voor elke rit.

Controleer vóór elke rit in het bijzonder:

Frame, vork, stuur/stangeenheid, zadelpen, zadel en aandrijfeenheid op eventuele beschadigingen.

Controleer of de remmen, stuurinrichting, aandrijfeenheid en verlichting goed werken.

De goede passing van stuur, stuurpen, zadelpen, zadel, wielen, spatborden, snelspanners en pedalen, evenals

de bandenspanning. De bandenspanning mag niet te hoog en niet te laag zijn.

Laat de E-bike in geval van schade (bijv. verbogen onderdelen, scheuren, krassen en kleurveranderingen op plaatsen met een hoge belasting) en storingen repareren door uw dealer en vervang defecte onderdelen voordat u de fiets weer gebruikt.

V. Na de rit

Pas op dat u zich niet verbrandt bij het aanraken van verwarmde onderdelen (bijv. remschijven, aandrijfeenheid, koplampen).

VI Opladen en gebruik van de accu >> zie originele gebruiksaanwijzing E-bike, hoofdstuk Accu

Gebruik alleen onbeschadigde en ongewijzigde accu's en laders.

Neem de specificaties voor het opladen en gebruiken van de accu in acht, in het bijzonder met betrekking tot de omgevingstemperatuur en de locatie van het oplaadproces.

VII Schoonmaken >> zie originele handleiding Algemeen Hoofdstuk 34 De fiets en zijn onderdelen schoonmaken

Reinig de E-Bike en zijn onderdelen niet met een hogedrukreiniger.

VIII. Montage- en afstelwerkzaamheden

Schakel de E-Bike uit en verwijder de accu van de E-Bike tijdens montage- en afstelwerkzaamheden.

Neem de voorgeschreven aanhaalmomenten (Nm) op de onderdelen en in de handleiding in acht. Gebruik een momentsleutel >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 13 Aandraaimomenten voor schroefverbindingen.

Klem het zadel nooit in de bochten van het zadelframe, maar altijd in het rechte gedeelte. Beweeg het zadel alleen binnen het rechte gedeelte en binnen de markering. Draai de klembouten recht en volledig in de moeren >> zie originele gebruiksaanwijzing Algemeen Hoofdstuk 18 De zadelpositie en -neiging aanpassen.

Neem contact op met uw vakhandelaar om de ophangingselementen aan te passen.

Open de elektronische componenten niet.

Gebruik alleen originele reserveonderdelen bij het vervangen van onderdelen en slijtageonderdelen. Naast originele reserveonderdelen mogen ook uitdrukkelijk door ons goedgekeurde compatibele onderdelen worden gebruikt. Je vakhandelaar kan je helpen als je vragen hebt.

IX. Onderhoudsintervallen >> zie originele handleiding Algemeen 39. onderhoudsintervallen

Laat de E-Bike regelmatig controleren en onderhouden door een gespecialiseerde dealer volgens onze specificaties om gevaren (bijvoorbeeld door slijtage) te voorkomen.

Het eerste onderhoudsinterval moet uiterlijk na 100 kilometer of na zes weken vanaf de aankoopdatum plaatsvinden. Het volgende onderhoud moet dan elke 1000 kilometer of jaarlijks worden uitgevoerd.

Vervang de zadelpen na 14000 kilometer (onderhoudsinterval 8), tenzij de fabrikant van de zadelpen in zijn instructies een ander interval aangeeft. De onderdelen moeten worden vervangen, ongeacht het materiaal en of er aan de buitenkant een defect, scheurtjes of beschadiging te zien is. Als de zadelpen niet tijdig wordt vervangen, kan deze breken waardoor je zwaar ten val komt.

Als je van je dealer geen serviceboekje hebt gekregen, kun je er een downloaden van onze website en zelf uitprinten: www.focus-bikes.com/manuals/service-booklet/sb-deutsch.pdf
